Путь энергии в типовой схеме
Питающая сеть → выпрямитель → звено постоянного тока → тиристорный инвертор → выходной резонансный контур и согласующие элементы, если они предусмотрены → индуктор печи. Это функциональная последовательность, а не монтажная схема конкретной установки. Состав звена постоянного тока и расположение конденсаторов зависят от схемы преобразователя.
| Узел | Назначение | Связанные запчасти |
|---|---|---|
| Выпрямитель | Преобразование сетевого переменного тока в постоянный; регулирование в управляемой схеме. | Фазоуправляемые тиристоры, силовые сборки, цепи управления и защиты. |
| Звено постоянного тока | Связь выпрямителя с инвертором и формирование режима тока или напряжения. | Сглаживающий реактор; фильтровые конденсаторы при их наличии в схеме. |
| Инвертор | Преобразование энергии звена постоянного тока в переменный ток рабочей частоты. | Быстродействующие тиристоры, импульсные платы, защитные цепи. |
| Резонансный контур | Согласованная работа индуктивных и ёмкостных элементов в рабочем режиме. | Электротермические AC-конденсаторы, индуктор, силовые соединения. |
| Управление и измерение | Формирование управляющих импульсов, обратная связь и выполнение алгоритмов защиты. | Платы управления, импульсные трансформаторы, измерительные платы. |
| Охлаждение и монтаж | Отвод тепла, распределение воды, электрические и механические соединения. | Охладители, шланги, коллекторы, прижимы, шины и изоляторы. |
Выпрямительные и инверторные тиристоры
TECHSEM разделяет семейства KPE для фазового управления и KKE с быстрым выключением. Для инвертора особенно важны динамические характеристики и время восстановления запирающей способности. Тиристоры KPE и KKE не выключаются снятием сигнала с управляющего электрода. Для выключения ток должен снизиться ниже тока удержания, после чего необходимо время для восстановления запирающей способности при предусмотренных схемой условиях коммутации.
Реактор и конденсаторы выполняют разные задачи

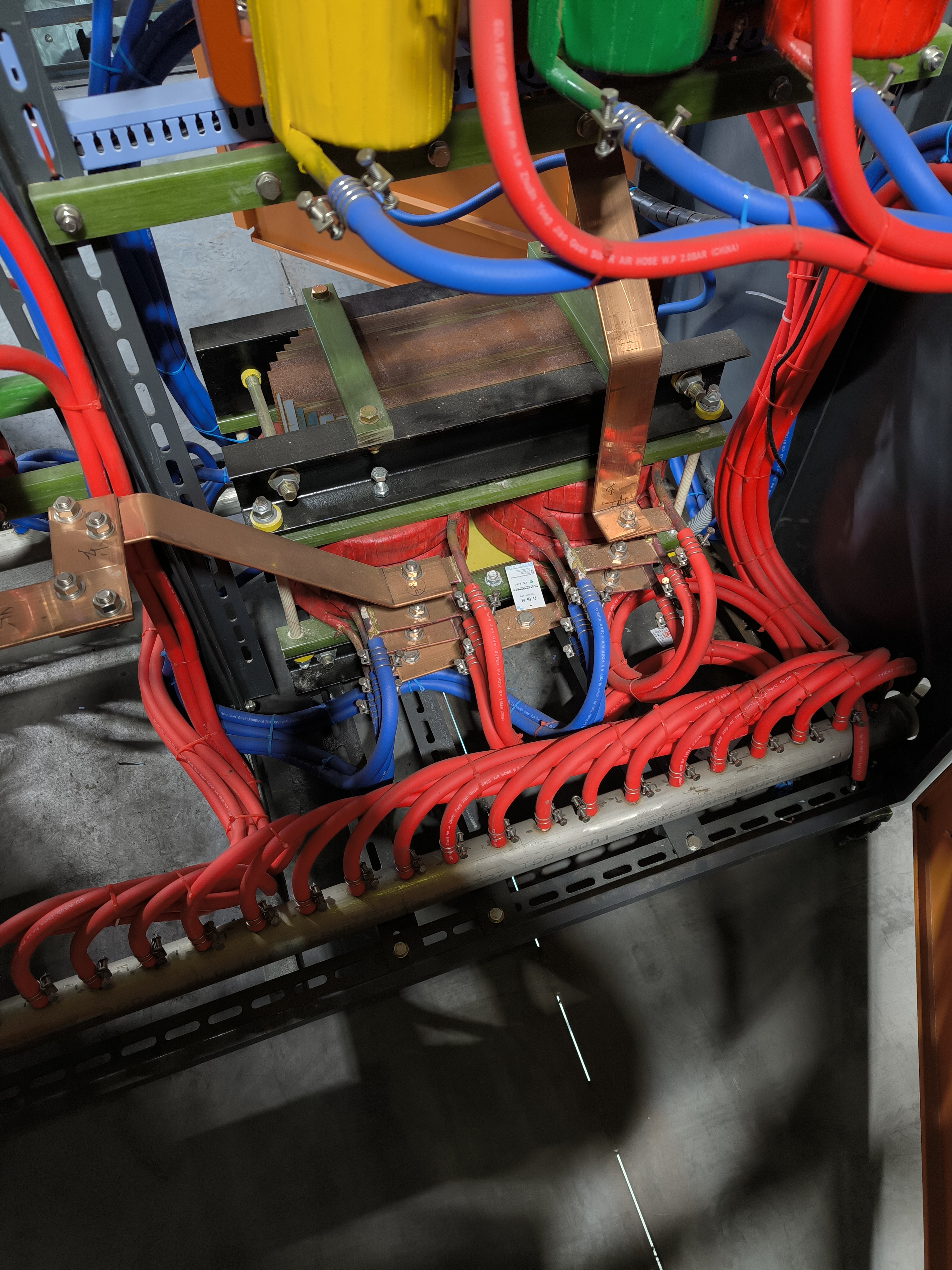

Сглаживающий реактор уменьшает пульсации тока в соответствующем звене. Электротермические конденсаторы работают в цепях переменного тока, в том числе в резонансном контуре. Фильтровый DC-конденсатор выбирают для цепи постоянного тока. Наличие большой конденсаторной батареи в печной установке не означает, что она включена в звено постоянного тока.
Платы управления и измерительные цепи
Плата управления задаёт моменты подачи импульсов и обрабатывает входные сигналы согласно алгоритму преобразователя. Импульсные трансформаторы передают управляющие импульсы и обеспечивают предусмотренную схемой развязку. Измерительные цепи сообщают системе о токах и напряжениях. При замене проверяют ревизию, питание, распиновку и параметры сигналов.
Связь охлаждения с электрической нагрузкой
Потери в тиристорах, проводниках и реакторах выделяются в виде тепла. Водоохлаждаемые узлы отводят его в общий контур, а прижимные устройства обеспечивают необходимый контакт в полупроводниковых сборках. Токовый номинал прибора следует рассматривать вместе с указанными в его паспорте температурными условиями.
Как определить нужную запчасть
- Найдите позицию на электрической или гидравлической схеме.
- Сфотографируйте маркировку, подключения и общий вид узла.
- Определите, нужна отдельная деталь, сборка или комплект ЗИП.
- Сопоставьте паспортные параметры, конструкцию и фактический режим.
- Зафиксируйте согласованное исполнение и комплектность в спецификации.
Вопросы и ответы
Все ТПЧ имеют одинаковую схему?
Нет. Различаются число пульсаций выпрямителя, схема инвертора, способ согласования с нагрузкой и система управления. Функциональное описание помогает ориентироваться, но не заменяет документацию установки.
Можно определить причину аварии по одному отказавшему тиристору?
Один отказ не устанавливает причину. Для оценки нужны сведения о коммутации, управлении, охлаждении, нагрузке и срабатываниях защиты.
Зачем указывать место установки детали?
Одинаковое торговое название может относиться к разным режимам. Место в схеме определяет, какие электрические и конструктивные параметры проверять.
