Платы управления MPU-2FK, MPU-6FK и MPU-7 для ТПЧ

Платы управления индукционных печей

Платы управления MPU-2FK, MPU-6FK и MPU-7 применяются в тиристорных преобразователях индукционных плавильных печей в соответствии со схемой оборудования. Плата формирует сигналы управления и взаимодействует с измерительными цепями и защитами. При замене согласуются ревизия, питание, назначение разъёмов и параметры сигналов.

Плата управления MPU-2FK. Ревизия и подключение согласуются при заказе.

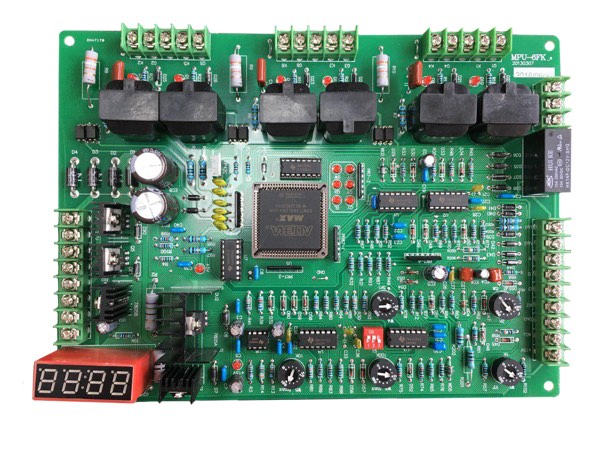

Плата управления MPU-6FK. Ревизия и подключение согласуются при заказе.

Плата управления MPU-7. Ревизия и подключение согласуются при заказе.

Исполнения в номенклатуре

Плата	Назначение	Что проверить при подборе
MPU-2FK	Управление тиристорным преобразователем в соответствующем исполнении.	Ревизия, питание, распиновка, схема и совместимые узлы.
MPU-6FK	Управление тиристорным преобразователем в соответствующем исполнении.	Версия платы, назначение разъёмов и параметры сигналов.
MPU-7	Управление тиристорным преобразователем в соответствующем исполнении.	Ревизия MPU-7, питание, схема подключения, параметры входных и выходных сигналов.

Какие отличия существенны

При замене платы проверяют питание, входы обратной связи, выходы управления тиристорами и цепи защиты. У плат с одинаковым основным обозначением могут различаться аппаратные ревизии и назначение контактов. После модернизации преобразователя подбор ведут по актуальной схеме шкафа.

При замене нужно понимать, какие функции реализованы самой платой, а какие — отдельными модулями. Нельзя переносить настройки, назначение перемычек и разъёмов с похожей фотографии без документации выбранного исполнения.

Фото и документы для проверки

Читаемое фото маркировки и номера ревизии.
Обе стороны платы целиком и разъёмы крупным планом.
Модель преобразователя, мощность и частота.
Актуальная схема и перечень выполненных модернизаций.
Описание причины замены и сигналы защиты из журнала оборудования.

Если печь не запускается

Если печь не запускается, сообщите о зарегистрированных авариях, состоянии питания и событиях перед остановкой. Неисправность платы подтверждают диагностикой; эти сведения помогут определить, нужна ли замена платы или проверка других узлов.

Что фиксируется в спецификации

В заказе указываются полное обозначение, ревизия, комплектность, доступная документация и условия поставки. Если требуется адаптация, проверка или настройка, её состав согласуется отдельной строкой. При поставке одной платы не следует подразумевать наличие дополнительных импульсных модулей и кабелей.

Вопросы и ответы

Можно заменить MPU-2FK на MPU-6FK?

Для замены MPU-2FK на MPU-6FK нужно сопоставить питание, входные и выходные сигналы, распиновку и алгоритм управления. Обозначения этих плат не указывают на прямую взаимозаменяемость.

Какие данные нужны для заказа MPU-7?

Нужны обозначение MPU-7, ревизия, фотографии обеих сторон и разъёмов, питание и схема подключения. Совместимость проверяется по установленному преобразователю.

Подойдёт ли плата по одной фотографии?

Фотография помогает определить семейство. Для подтверждения совместимости могут понадобиться версия, схема и параметры цепей.

Можно заказать резервную плату заранее?

Да, запрос на резерв формируется по установленной конфигурации. В ведомости ЗИП нужно сохранить ревизию и привязку платы к конкретной печи.

Запросить плату управления

Пришлите маркировку, ревизию и фотографии платы. Укажите, нужна точная замена, резерв или проверка варианта для модернизированного преобразователя.

Измерительные платы и связанные узлы

В измерительных каналах преобразователя могут применяться отдельные платы трансформаторов тока, в том числе DLXH-9.1. При подборе проверяют коэффициент преобразования, нагрузку вторичных цепей и подключение к основной плате управления.

Плата DLXH-9.1 и трансформаторы тока
