Медные шины
Медные токоведущие шины и перемычки
Толщина и ширина · длины и гибы
Цена по запросуПодробнее ↗
Медные токоведущие шины для тиристорных преобразователей

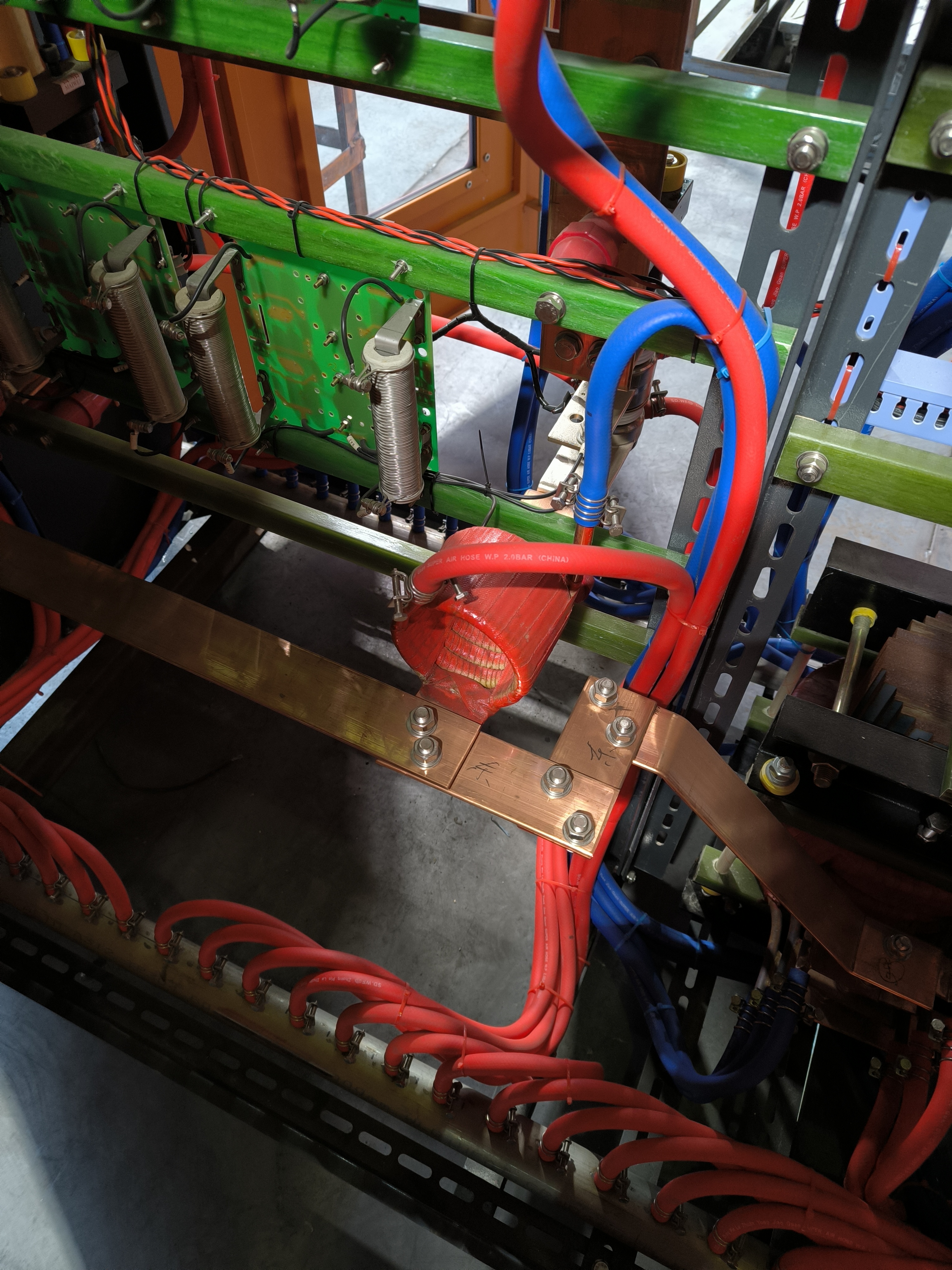

Медные шины соединяют силовые приборы, реакторы, конденсаторные узлы и другие элементы преобразователя индукционной печи. Шина подбирается по чертежу или размерам образца с учётом тока, частоты и условий охлаждения. Контактные площадки и расположение крепёжных отверстий согласуются вместе с общей геометрией.
Позиции раздела
1 позицияМедные шины: 1 позиция в каталоге. Исполнение и комплектность уточняются при подборе.
1 позиция
По выбранным условиям ничего не найдено. Измените фильтры или отправьте запрос на подбор.
Справочные данные
Особенности работы в ТПЧ

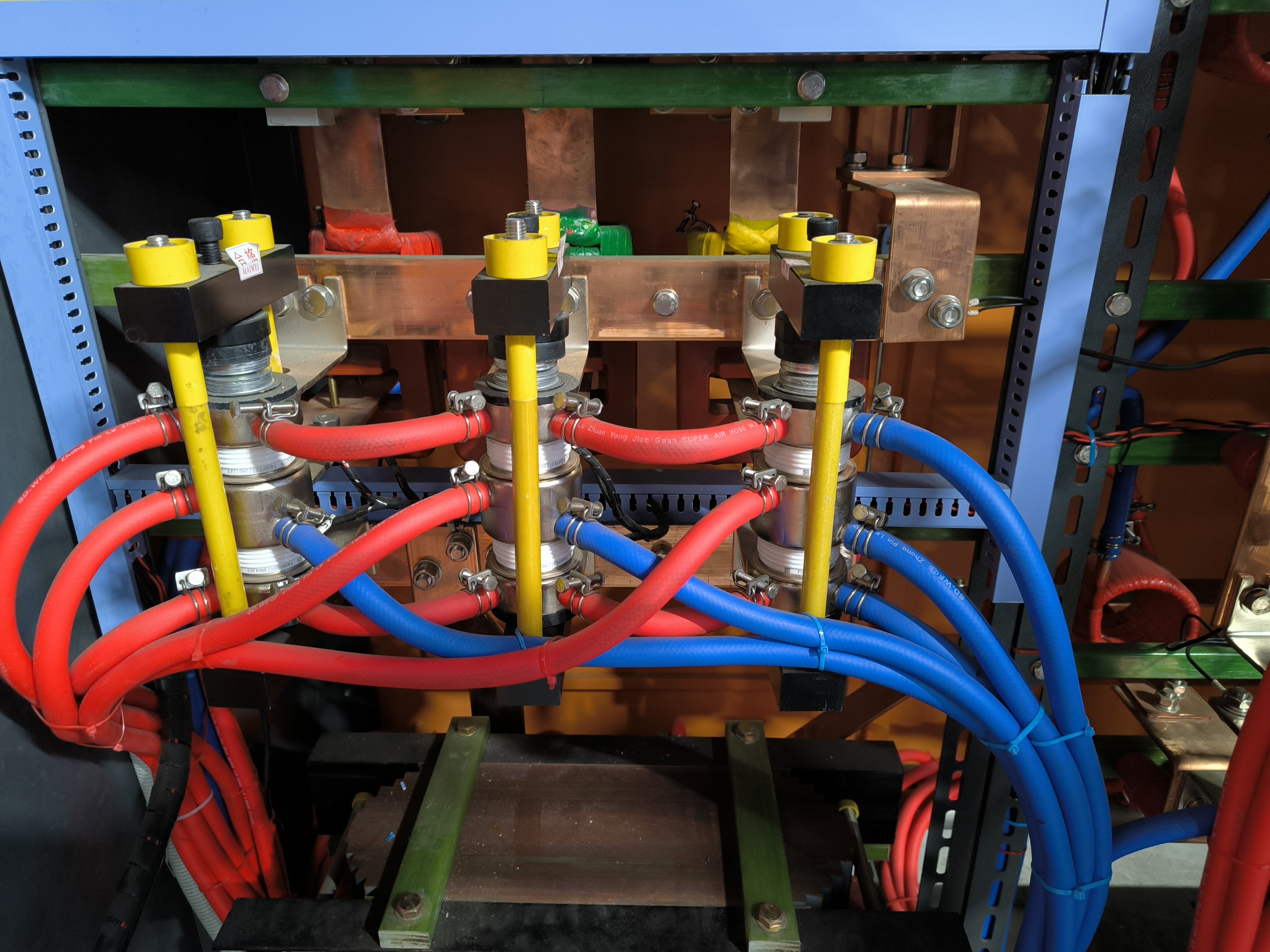

Шины в преобразователе работают в сетевых цепях переменного тока, звене постоянного тока и среднечастотном выходном контуре. При переменном токе поверхностный эффект и влияние соседних проводников изменяют распределение тока по сечению. Поэтому при выборе шины учитывают частоту и взаимное расположение проводников.
Геометрия соединений влияет на индуктивность токового контура. При замене сохраняют предусмотренное схемой взаимное расположение проводников, контактных площадок и изоляционных опор. Перенос соединений требует оценки электрического и механического режима.
Конструкция и контактные соединения
Жёсткие шины выполняют с контактными площадками и отверстиями для болтового крепления. Марку меди, сечение, покрытие и размеры изгибов задают по чертежу. Контактные поверхности и затяжка соединения должны соответствовать документации узла.
Жёсткая шина и гибкое соединение
Жёсткие проводники используют там, где точки подключения сохраняют взаимное положение. При перемещениях или вибрации конструкция может предусматривать гибкое соединение либо водоохлаждаемый кабель. Менять тип соединения без согласования механики и электрических параметров нельзя.
Что приложить к запросу
Пришлите чертёж либо фотографии детали с размерами и отмеченными контактными поверхностями. Укажите количество одинаковых деталей, местоположение в схеме и требования к комплектности: только шина, шина с крепежом или узел с изоляционными опорами.
Вопросы и ответы
Можно подобрать шину по фотографии?
По фото можно определить конструктивный тип. Для согласования детали необходимы размеры, электрический режим и требования к контактам.
Нужно ли указывать частоту?
Да. Для среднечастотных цепей частота и взаимное расположение проводников влияют на потери и нагрев.
Подбор: медные шины
Медные шины соединяют силовые приборы, реакторы, конденсаторные узлы и другие элементы преобразователя индукционной печи. Шина подбирается по чертежу или размерам образца с учётом тока, частоты и условий охлаждения. Контактные площадки и расположение крепёжных отверстий согласуются вместе с общей геометрией.
Поможем с подбором
Пришлите маркировку, фотографию детали и размеры. Для деталей по чертежу приложите эскиз.
