Электротермические конденсаторы для индукционных печей

Таблица вариантов

В таблице представлены 24 электрических варианта. При заказе согласуются полное обозначение, схема секций, габариты и присоединения. Наличие и срок поставки уточняются для выбранного исполнения.

Какие параметры читать вместе

U AC — номинальное действующее напряжение на выводах конденсатора. Оно может отличаться от напряжения питающей сети печи. Реактивная мощность Q выражена в квар, активная мощность печи — в кВт. Частота f и ёмкость C должны соответствовать рабочему контуру; для секционированного изделия уточняют ёмкость каждой секции и соединение выводов.

Пример из таблицы: 1250 В, 3000 квар, 1000 Гц и 305,6 мкФ встречаются с одной и восемью секциями. Номинальные U, Q, f и общая ёмкость совпадают, но схема выводов и возможности подключения различаются. Для замены недостаточно выбрать строку с теми же четырьмя числами.

Конструкция, охлаждение и выводы

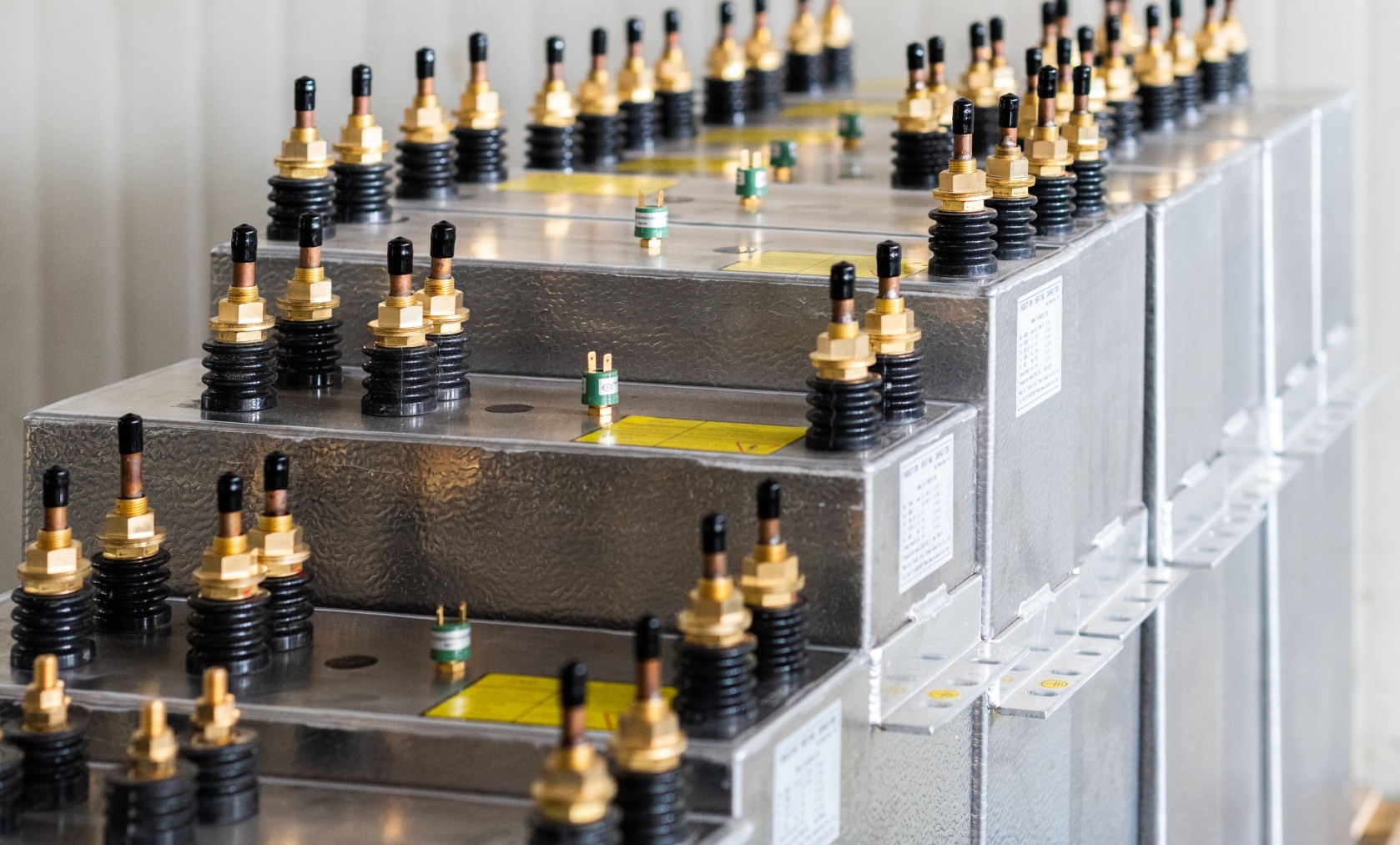

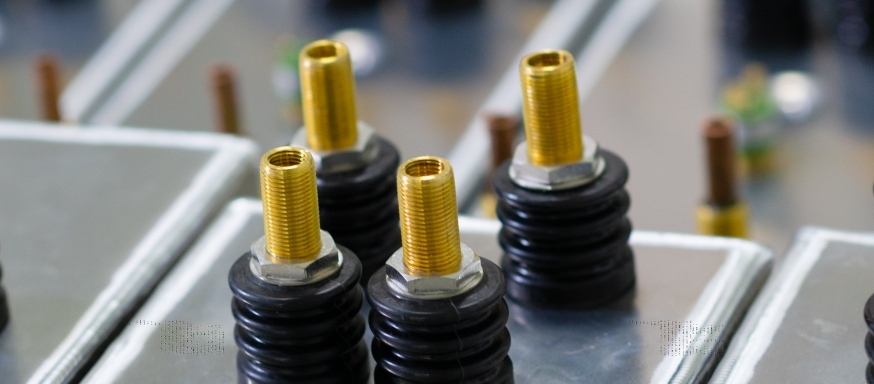

Представленные AC-конденсаторы имеют диэлектрик из полипропиленовой плёнки, обкладки из алюминиевой фольги, медные выводы и трубки водяного охлаждения. Пропитка выполнена изоляционным маслом без полихлорированных бифенилов (ПХБ). Для заказа уточняют материал корпуса и его электрическое соединение с выводами либо изоляцию от токоведущих частей.

Чертёж должен фиксировать габариты, опоры, расположение выводов, штуцеры и допустимое монтажное положение. Параметры воды и расход проверяются по документации изделия и возможностям действующей системы.

RFM и RAM в маркировке

В документации на электротермические конденсаторы встречаются обозначения RFM и RAM. Одних букв серии недостаточно для выбора по частоте или конструкции. Для запроса сохраните маркировку целиком и приложите шильдик. Для каждой строки таблицы при заказе уточняется полное заводское обозначение: по сочетанию номиналов нельзя без чертежа определить исполнение выводов и корпуса.

Заменить один конденсатор или секцию батареи

Для отдельной замены нужны данные самого конденсатора и его место в батарее. Укажите, как соединены секции и соседние изделия. Если меняется ёмкость, частота или схема соединения, требуется проверка всего резонансного контура; простая замена по размеру корпуса такую проверку не обеспечивает.

• Фото всех табличек и маркировки выводов.
• U, Q, f, C и число секций с единицами измерения.
• Схема подключения батареи и назначение заменяемого изделия.
• Габариты, крепление, штуцеры и параметры охлаждения.
• Количество и желаемый срок получения.

Подобрать конденсатор по шильдику

Отправьте фото маркировки, общий вид и схему выводов. Если выбираете строку таблицы, укажите все её параметры и число секций. Полное исполнение, стоимость и срок фиксируются в предложении.
