Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 150 мм² · 3 м
150 мм² · 3 м
Цена по запросуПодробнее ↗
Водоохлаждаемые силовые кабели для индукционных печей
Гибкие водоохлаждаемые кабели для силовых соединений индукционного оборудования. Подбираются по электрической нагрузке, рабочей частоте, длине трассы, наконечникам и водяному контуру. Для подвижного соединения дополнительно учитываются рабочие положения печи и места изгиба.
Позиции раздела
10 позицийВодоохлаждаемые кабели и наконечники: 10 позиций в каталоге. Исполнение и комплектность уточняются при подборе.
10 позиций
Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 200 мм² · 3 м
200 мм² · 3 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 200 мм² · 4 м
200 мм² · 4 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 150 мм² · 3 м
150 мм² · 3 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 300 мм² · 4 м
300 мм² · 4 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 300 мм² · 4,5 м
300 мм² · 4,5 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Кабель водоохлаждаемый — 400 мм² · 4,5 м
400 мм² · 4,5 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Связка водоохлаждаемых кабелей — 4×200 + 4×300 мм² · длины 4 / 4,5 м
4×200 + 4×300 мм² · длины 4 / 4,5 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Связка водоохлаждаемых кабелей — 4×300 + 4×300 мм² · длины 4,5 / 5 м
4×300 + 4×300 мм² · длины 4,5 / 5 м
Цена по запросуПодробнее ↗
Водоохлаждаемые кабели и наконечники
Наконечники для водоохлаждаемых кабелей
Кабельная заделка · форма и размеры контактной части
Цена по запросуПодробнее ↗
По выбранным условиям ничего не найдено. Измените фильтры или отправьте запрос на подбор.
Справочные данные
Одиночные кабели и комплекты
| Позиция | Параметры из номенклатуры |
|---|---|
| Кабель водоохлаждаемый | 150 мм²; 3 м; узлы преобразователя |
| Кабель водоохлаждаемый | 200 мм²; 3 м; узлы преобразователя |
| Кабель водоохлаждаемый | 200 мм²; 4 м; узлы преобразователя |
| Кабель водоохлаждаемый | 150 мм²; 3 м; подключение конденсаторов |
| Кабель водоохлаждаемый | 300 мм²; 4 м; подключение конденсаторов |
| Кабель водоохлаждаемый | 300 мм²; 4,5 м; подключение конденсаторов |
| Кабель водоохлаждаемый | 400 мм²; 4,5 м; подключение конденсаторов |
| Связка водоохлаждаемых кабелей | 4×200 + 4×300 мм²; длины 4 / 4,5 м |
| Связка водоохлаждаемых кабелей | 4×300 + 4×300 мм²; длины 4,5 / 5 м |
Сечение указывается для отдельного кабеля. Запись 4 × 200 + 4 × 300 мм² описывает состав связки: четыре кабеля каждого сечения. Точки измерения длины и длина каждой ветви согласуются по чертежу.

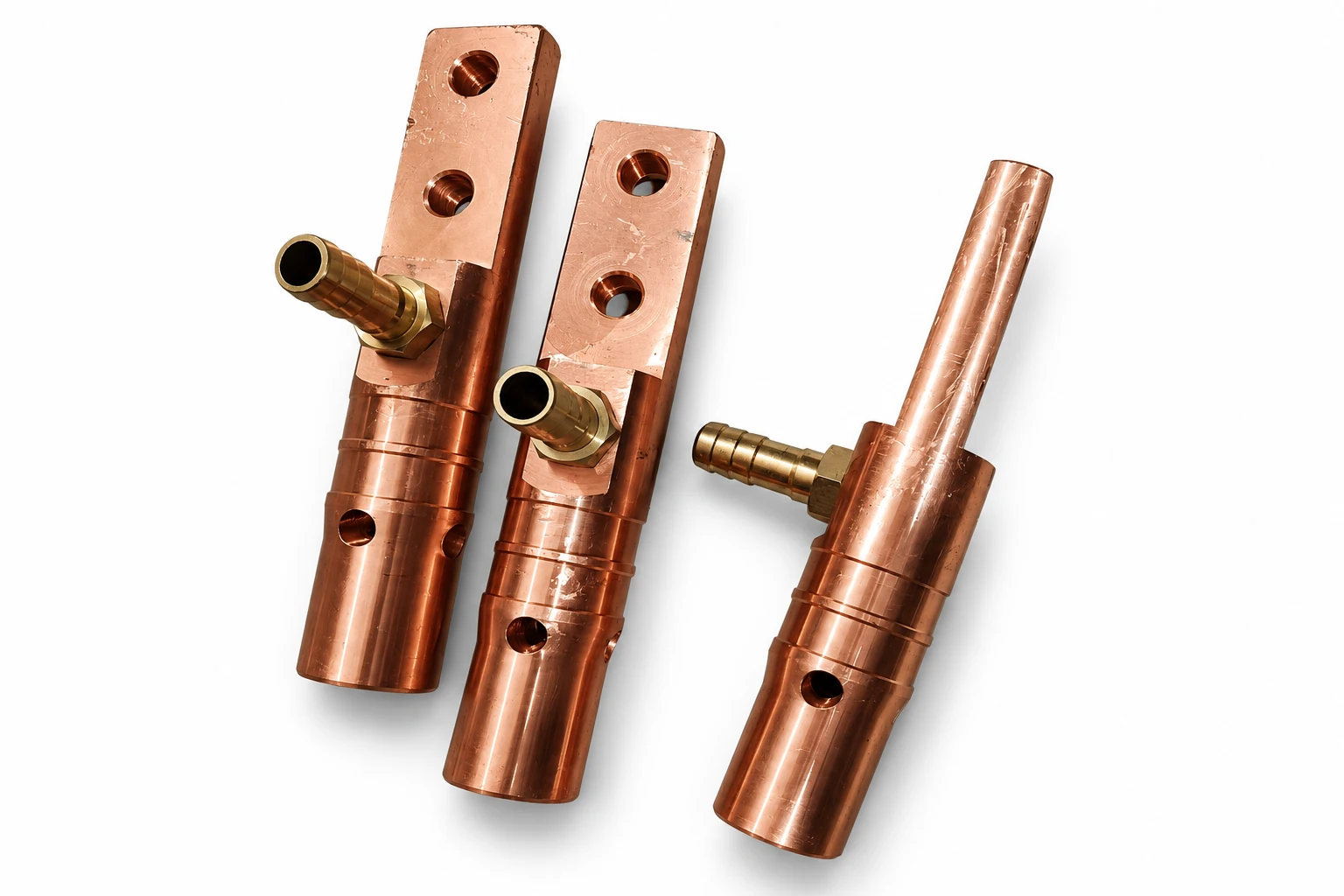

Наконечники для водоохлаждаемых кабелей
Наконечники подбирают по конструкции проводника, форме контактной части и подключению охлаждающей воды. Отдельная страница поможет подготовить размеры для заказа наконечников или согласования кабеля в сборе.
Размеры, наконечники и трасса кабеля
Кабели одного сечения могут отличаться формой контактных наконечников, расположением отверстий, ориентацией штуцеров и внутренней конструкцией. Для установки на штатное место нужны размеры обоих концов и положение их контактных плоскостей относительно друг друга.
Слишком короткий кабель может испытывать натяжение при движении печи. Избыточная длина меняет трассу и условия изгиба. В заявке важно показать крайние рабочие положения оборудования и обозначить точки, между которыми измерена требуемая длина.
Нагрузка и охлаждение
Допустимый ток нельзя достоверно назначить только по площади сечения. Для среднечастотного соединения нужны частота, режим нагрузки, конструкция жилы и условия отвода тепла. Параметры охлаждения проверяются для выбранного кабеля и его фактического подключения.
Если кабель перегревается, приложите сведения о месте нагрева, состоянии контактов, расходе и температуре воды. Эти данные помогут при подборе замены и обследовании соединения.
Что должно быть на эскизе
- Длина с обозначенными точками измерения; для связки — длина каждой ветви.
- Размеры контактных площадок, диаметр и шаг отверстий.
- Взаимная ориентация наконечников и штуцеров.
- Тип водяного подключения и сведения о доступном контуре.
- Трасса кабеля, подвижные участки, ограничения по габаритам.
Как согласовать комплект
В спецификации связки фиксируются число кабелей, сечения, длины и назначение каждой ветви. Отдельно указывается состав наконечников, шлангов, переходников и крепежа, если они нужны. Фотография готовой связки не определяет её комплектность для другой установки.
Вопросы и ответы
Можно заказать по старому кабелю?
Образец или обмеры помогают согласовать механику. Дополнительно нужны рабочий ток, частота и условия охлаждения.
Есть кабели 150 мм²?
В каталоге есть кабели сечением 150 мм² длиной 3 м. Назначение и наконечники конкретного варианта уточняются при заказе.
Подойдёт кабель другой длины?
Изменение длины проверяется по трассе, движению оборудования и электрическим условиям соединения.
Как рассчитывается стоимость связки?
По составу: количество отдельных кабелей, их сечение, длина, наконечники и согласованные дополнительные элементы.
Рассчитать кабель или связку
Пришлите фото обоих наконечников, общий вид трассы и обмеры. Укажите количество, рабочий ток и частоту. Если часть размеров неизвестна, отметьте это в запросе, чтобы согласовать способ их уточнения.
Подбор: водоохлаждаемые кабели и наконечники
Гибкие водоохлаждаемые кабели для силовых соединений индукционного оборудования. Подбираются по электрической нагрузке, рабочей частоте, длине трассы, наконечникам и водяному контуру. Для подвижного соединения дополнительно учитываются рабочие положения печи и места изгиба.
Поможем с подбором
Пришлите маркировку, фотографию детали и размеры. Для деталей по чертежу приложите эскиз.
