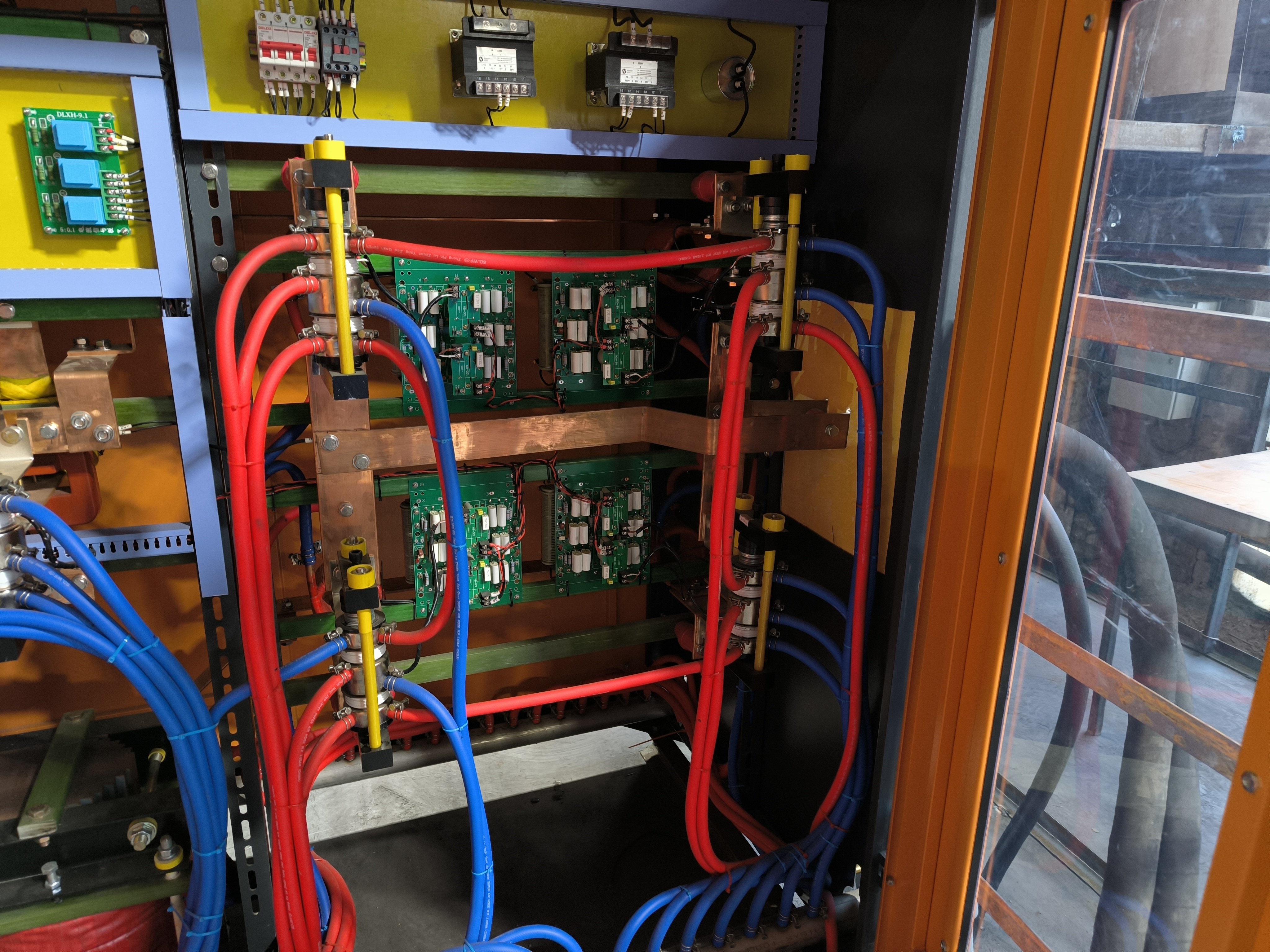

Автоматические выключатели и контакторы для ТПЧ

Аппараты для питающих и вспомогательных цепей

В силовых питающих цепях применяют выключатели соответствующего токового исполнения и отключающей способности. Модульные автоматы служат для защиты вспомогательных цепей, контакторы — для дистанционной коммутации нагрузки. Для выключателя проверяют расцепитель и его уставки, для контактора — категорию применения и питание катушки.

Параметры автоматического выключателя

Параметры контактора

Для контактора указывают номинальное рабочее напряжение, категорию применения и ток в этой категории. Например, категории AC-1 и AC-3 относятся к различным условиям нагрузки; допустимые токи для них могут различаться. Отдельно проверяют напряжение катушки, род тока её питания и состав вспомогательных контактов.

• Тип коммутируемой нагрузки и частота операций.
• Число силовых полюсов и требуемые нормально открытые или нормально закрытые вспомогательные контакты.
• Питание катушки управления и наличие согласованных защитных элементов.
• Монтажные размеры, клеммы, блокировки и совместимость с существующей схемой.

Связь с защитой силовых тиристоров

Защиту силовых тиристоров проверяют отдельно от защиты вспомогательных цепей. Согласование автоматов, быстродействующих защитных аппаратов и электронных защит определяется проектом преобразователя. При повторяющихся отключениях сначала устанавливают причину; увеличение номинального тока автомата может оставить цепь без требуемой защиты.

Запрос на замену

Пришлите отдельное фото лицевой маркировки автомата или контактора, шильдик катушки и обозначение аппарата на схеме. Для контактора полезно указать число задействованных вспомогательных контактов. В предложении необходимо зафиксировать точную серию и исполнение.
