Фильтровые DC-конденсаторы

В ТПЧ состав звена постоянного тока зависит от схемы инвертора. Сглаживающий реактор и фильтровый конденсатор выполняют разные функции. Перед заменой определяют место установки детали; резонансные конденсаторы выходного контура выбирают в разделе AC-конденсаторов.

Варианты DC-конденсаторов

В таблице представлены шесть вариантов по номинальному напряжению постоянного тока, ёмкости и числу секций. Допустимые пульсации тока и напряжения, габариты и подключение согласуются для выбранного исполнения.

Почему напряжения и ёмкости недостаточно

Ёмкость определяет только часть характеристик фильтра. В запросе также нужны допустимое рабочее напряжение с учётом переходных режимов, ток и спектр пульсаций, температура, охлаждение и требования к ресурсу. Если паспорт установленного изделия содержит эквивалентное последовательное сопротивление (ESR) или другие параметры потерь, передайте их вместе с обозначением.

Варианты 900 В / 1500 мкФ и 900 В / 5000 мкФ относятся к одной группе напряжения, но не являются взаимозаменяемыми по умолчанию. Увеличение ёмкости требует проверки режима зарядки, коммутации и требований исходной схемы.

Материалы и механическое исполнение

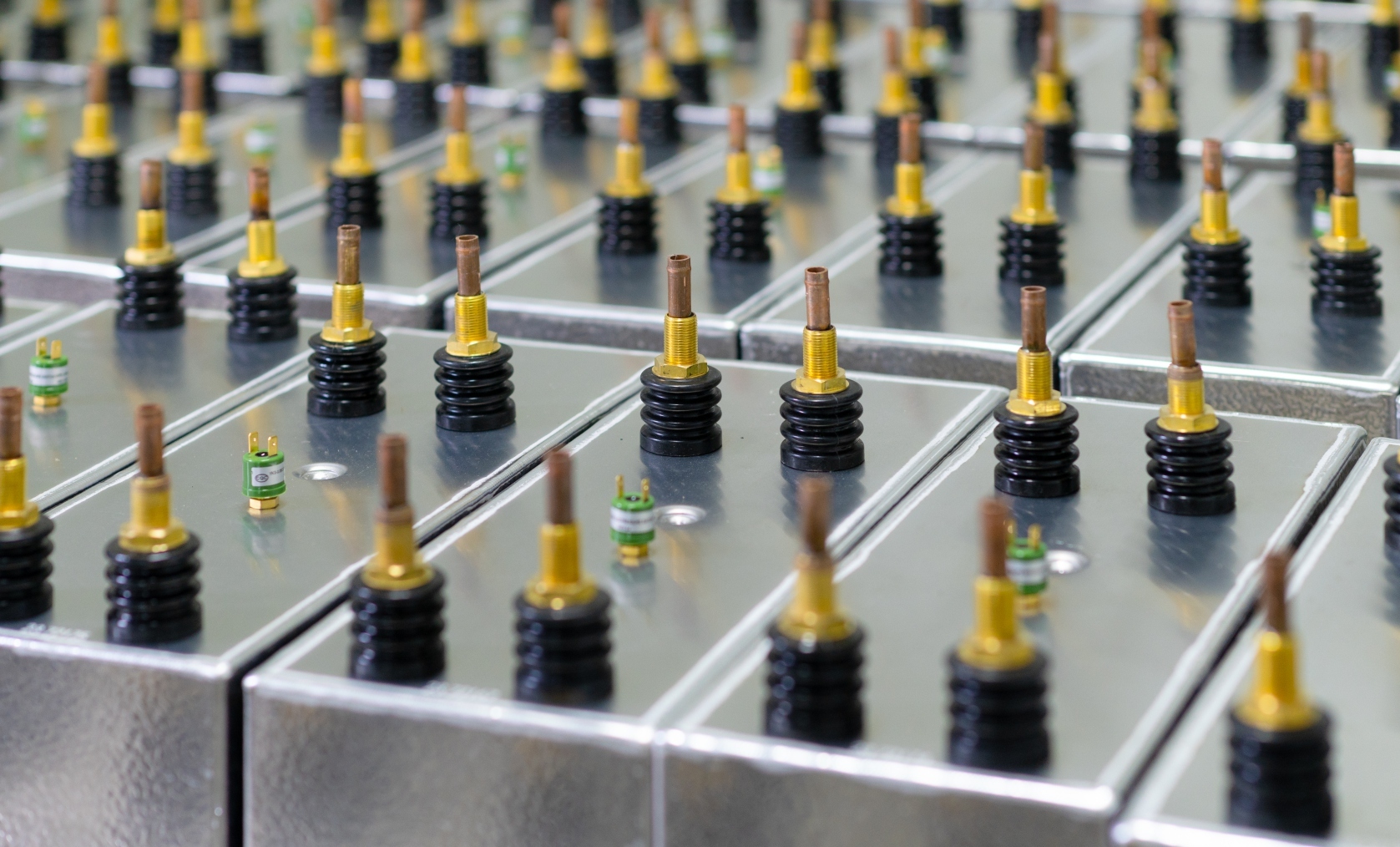

В представленных DC-конденсаторах применяются металлизированная плёнка, алюминиевый корпус, медные выводы и пропитка на основе рапсового масла. Габариты, выводы и монтажное положение согласуются по чертежу. Общая фотография показывает конструкцию и не заменяет чертёж заказанного исполнения.

Что согласовать по секциям

Число секций и схема соединения определяют доступные точки подключения. Уточните, является ли указанная ёмкость суммой секций, как соединены выводы и какие требования предъявляются к изоляции корпуса. Одинаковое количество клемм на фотографии не доказывает одинаковую внутреннюю схему.

Данные для предложения

• Полное обозначение и фото шильдика установленного конденсатора.
• Схема DC-звена, рабочее напряжение и сведения о пульсациях.
• Ёмкость, секции, габариты, крепления и расположение выводов.
• Температурный режим и условия охлаждения.
• Количество, город и требуемый срок.

Запросить DC-конденсатор

Приложите шильдик и схему подключения. Укажите количество и известные параметры пульсаций. Стоимость, наличие, комплектность и гарантийные условия согласуются по выбранному исполнению.
